10GHz スイープ シグナル ジェネレーター DDSSG-10G
光コンポーネント
高速スイープ信号発生器
製品概要
光計測用に開発された10GHz帯高速スイープ信号発生ユニットです。
DDSのチャープ機能を使い、高速なリニアースイープが可能です。
LN変調器を使い、レーザー光の高速スイープ変調が行なえます。
光変調器用の直通バイアス出力も備えてあり必要な機能をコンパクトに実現しています。
DDSのチャープ機能を使い、高速なリニアースイープが可能です。
LN変調器を使い、レーザー光の高速スイープ変調が行なえます。
光変調器用の直通バイアス出力も備えてあり必要な機能をコンパクトに実現しています。
特長
- 3CH バイアス出力あり
- 内部/外部クロック入力10MHz基準信号動作可能
- シリアルデータ制御
用途
- 光ファイバーを使ったセンシング装置, TDR測定
仕様
※スクロールしてご覧いただけます
| 周波数範囲 | 10.25GHz～11.5GHz |
|---|---|
| 周波数安定度 | ±50ppmm（0℃～60℃） |
| 周波数分解能 | 5000ステップ以上（1GHz幅） |
| 出力レベル | ＋20dBm（半固定VRにより調整可能） |
| 出力レベル周波数平坦度 | 3dB以内（10.25GHz～11.5GHz） |
| 出力レベル温度安定度 |
1dB以内 ワームアップ30分後 20℃～30℃の温度内で |
| スイッチング速度 | 500μS ／ΔＦ＝1MHz |
| スプリアスレベル | -50dBm |
| スイープ幅 | Max 1.25GHz |
| バイアス出力 |
最大＋10V 電流10mA以下3系統 半固定VRにより可変可能 |
| 制御インターフェース | RS-232C調歩同期シリアルデータ |
| 設定パラメータ |
(1) トリガ信号周期 (2) スタート周波数 (3) ステップ周波数 |
| 電源電圧／消費電流 |
+5V±10％ 1A以下 +15V±10％ 1A以下 -15V±10％ 100mA以下 |
サイズ・重量
※スクロールしてご覧いただけます
160×127×28.4 mm
位相雑音
※スクロールしてご覧いただけます
-80dBc/Hz ＠100kHz OFFSET
参考資料

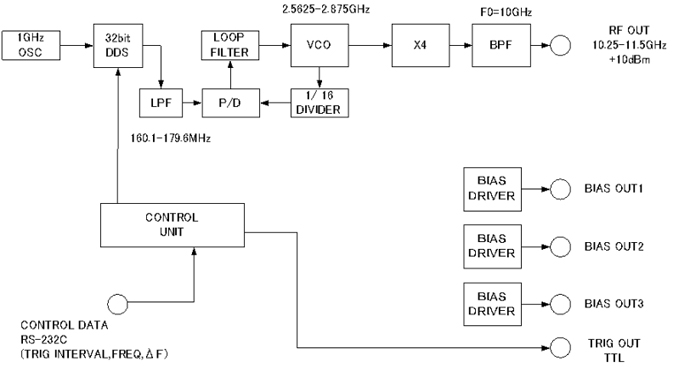

Block diagram
回路構成
- 製品価格
- ￥715,000（税込）
- 納期
- 別途お打合せ
