デジタル位相検波器　DPHD-03F【RoHS】
デジタル位相検波器　DPHD-03F【RoHS】

光コンポーネント

測定コンポーネント

製品概要

DPHD-03Fは、高精度の位相と振幅が測定できるので、レーザー錯乱光を使った距離測定、高精度な位相、振幅測定、同期検波回路、ロックインアンプなどの広範囲の用途に応用できます。
測定モードは、2CH間の位相差、振幅を測定する2CH位相測定モードと装置から出力される信号の位相、振幅を測定するロックインアンプモードがあります。
10Hzの狭受信帯域でノイズを除去する測定から200kHz帯域での高速信号変化の測定まで、低速から高速のサンプルレート測定により、多様な信号の解析が可能です。
μｍオーダーの距離測定にも繋がる18GHzの信号の位相差、振幅が必要の際は、ご希望によりオプションとしてアップ・ダウンコンバータを製作する事が可能です。
マニュアルダウンロード
カタログダウンロード
デモ機貸出

特長

  • 10kHz～20MHzまでの信号周波数
  • 外部アップ、ダウンコンバータで最大18GHz
  • 受信帯域幅は10Hz～200kHzと広い
  • 2CH間位相差測定モードで位相ドリフトをキャンセル
  • 多様なインターフェースを用意　SCI,SPI,USB,パラレル
  • +5V単一電源動作
  • 複数ボードの同期運転可能
  • 位相検波感度　<10m度rms

用途

  • μmオーダー距離測定, 組み込みロックインアンプ, 同期検波, インピーダンス測定, 非接触測定, センサー信号処理, 赤外線暗視レーダー, トラッキングBPF

仕様

※スクロールしてご覧いただけます

周波数範囲 10kHz～20MHz
周波数分解能 1Hz
ベースバンドLPF 10Hz～200kHz
D/A出力 電流出力、または電圧出力(オプション）
サンプリング速度 100sps～500ksps
振幅出力ビット数 16ビット
位相データビット数 16ビット（360度/2＾16）分解能
制御インターフェース （1）SCI（標準実装）
（2）SPI（標準実装）
（3）USB2.0（オプション）
（4）パラレルデータ（オプション）
電源電圧 +5V
消費電流 1A以下

サイズ・重量

※スクロールしてご覧いただけます

W115×D70×H20 mm

参考資料

参考資料1

Block diagram

オプション

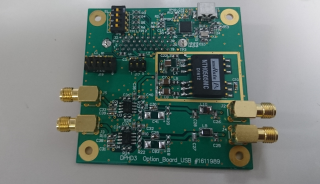

USB I/F　￥36,300（税込） オプション_画像

●図
オプション_図

●概要
このオプションボードを使うことでPCからUSBインターフェーで通信を行えます。
ボード内にSPI-USB変換器が実装されており、DPHD-03FとはSPIを介して通信が可能になります。最大50ksps程度のサンプリングまでデータの取得が可能になります。また、DPHD-03FのD/Aは電流出力ですが、電圧出力にするためのバッファを2CH分ありますので、電圧駆動の用途にお使い頂けます。

●機能
  1. USBインターフェース
    • DPHD-03F本体からのSPIをFT4222HによりUSBに変換します。
      （DPHD-03F側がマスタとなります。）
    • Windows、Linux、Android のライブラリ及びサンプルがFTDI社から提供
      参考URL　 http://www.ftdichip.com/Products/ICs/FT4222H.html
    • サンプリングレート　50kspsまで対応
    • コネクタ　MiniUSB
    • 簡単なWindows用サンプルプログラムを提供
  2. DAコンバータ用バッファ
    3. DPHD-03F本体のDAコンバータ電流出力を電圧に変換するバッファを2CH分有します。
    • 入出力コネクタ　SMA
    • 出力インピーダンス　50Ω
    • 出力電圧　1Vp-p（50Ω終端時）

●マニュアル

備考

  • 評価用のデモ機をご用意しております。,オプション外部コンバータを使用することにより、最大18GHzまで対応可能です。
    詳しくはお問い合わせください。
製品価格
￥352,000（税込）
納期
約4週間
