S-バンドダイプレクサー/カップラー DDIP
衛星コンポーネント
ダイプレクサ
製品概要
このSバンドダイプレクサーは、フィルタ、サーキュレータ、カップラーから構成されています。
送受信別アンテナ構成にするか、２つの送受信共通アンテナ構成にするかは接続を変えることで対応できます。
送受信別アンテナ構成にするか、２つの送受信共通アンテナ構成にするかは接続を変えることで対応できます。
仕様
※スクロールしてご覧いただけます
| Performance | Attenuation in BPF1 | <-70 dB at specified S-band frequency |
|---|---|---|
| Attenuation in BPF2 | <-80 dB at specified S-band frequency | |
| Transmitting line insertion loss | <5.5 dB | |
| Receiving line insertion loss | <1.5 dB | |
| Transmitting line VSWR | <1.3 | |
| Receiving line VSWR | <1.3 | |
| BPF1 passband width | >2.5 MHz | |
| BPF2 passband width | >500 kHz | |
| Function | Divider and coupler with band pass filter | |
| Power | N/A | |
環境条件
※スクロールしてご覧いただけます
| 動作温度範囲 | -10℃～+50℃ |
|---|---|
| 振動条件 |
単一振動 : 25 G (5-100Hz) ランダム : 23 Grms (20-2000Hz) |
| 放射線 | <10krad |
サイズ・重量
※スクロールしてご覧いただけます
| サイズ | 71×120×30 mm |
|---|---|
| 重量 | 438.9 g |
参考資料

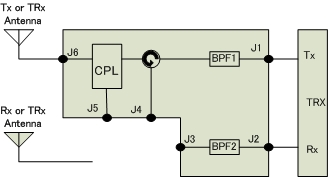

Block diagram
備考
- 送信および受信周波数をご指定ください。
- 製品価格
- お問い合わせください
- 納期
- 別途お打合せ
