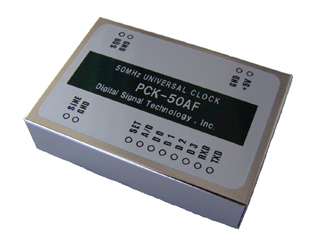

ユニバーサルクロック PCK-50AF 【RoHS】
信号発生器
プログラマブル信号発生器
製品概要
PCK-50AFは、DDS（ダイレクトデジタルシンセサイザー）により1Hz～50MHzの広帯域な信号を1Hzの分解能で出力させることができます。
出力はサイン波のアナログ出力とCMOSレベルのデジタル出力を有しておりデジタル回路、アナログ回路の各種信号源として使用することができます。
出力はサイン波のアナログ出力とCMOSレベルのデジタル出力を有しておりデジタル回路、アナログ回路の各種信号源として使用することができます。
特長
- 広帯域 1Hz～50MHz、高分解能（1Hz）
- +5V単一電源動作
- 周波数の設定は、DIP SW等によるパラレルデータによる設定、または
パソコン等のRS-232Cシリアルポートからによる周波数の設定が可能 - 設定した周波数は電源のON／OFF関係なく永久に記憶可能
- サイン波のアナログ出力とCMOS-TTLレベルのデジタル出力を有する。
- スプリアスの少ない純度の高い信号
- 小型モジュール
用途
- 各種クロックソースとして, NCO（Numerically Controlled Oscillator）として, 標準信号発生器として, スイープオシレータとして
仕様
※スクロールしてご覧いただけます
| 周波数範囲 | 1Hz～50MHz |
|---|---|
| 周波数分解能 | 1Hz |
| 周波数精度 | ±20ppm，0℃～50℃ |
| スプリアスレベル （高調波除く） |
-40dBc以下 |
| 高調波スプリアス レベル |
-35dBc以下（アナログ出力） |
| 出力レベル | CMOS/TTL |
| デジタル出力 | 1Vp-p±20%（終端開放） |
| アナログ出力 | 0.5Vp-p±20%（50Ω終端） |
| 出力インピーダンス | 50Ω（アナログ出力） |
| 設定値記憶保証回数 | 1万回以上 |
| 制御インターフェース |
パラレル入力 信号線6本 4ビットBCD入力 1ビット桁／データ切り替え 1ビットストローブ信号 シリアル入力 信号線2本 9600bps、8ビット、パリティ無し 1ストップビット ASCII 9桁数字データ＋改行コード |
| 周波数切替時間 |
6.5mS以内 （周波数データの設定完了後から信号が得られるまでの時間） |
| 電源電圧 | +5V±5% |
| 消費電流 | 300mA |
サイズ・重量
※スクロールしてご覧いただけます
50×35×12 mm
ジッター特性
※スクロールしてご覧いただけます
| 周波数［MHz］ | ジッター［ps rms］ | 周波数［MHz］ | ジッター［ps rms］ |
|---|---|---|---|
| 5 | 33 | 30 | 60 |
| 10 | 60 | 35 | 56 |
| 15 | 55 | 40 | 55 |
| 20 | 55 | 45 | 64 |
| 25 | 11 | 50 | 55 |
参考資料
Block diagram
オプション
周波数設定ボード FIX-50 （価格はお問い合わせください）
周波数設定ボード FIXシリーズは、BCDスイッチで周波数の設定が簡単に行なうことができます。ボード上にあるSAVEスイッチで設定した周波数や設定値をモジュールに記憶させることができますので、モジュールを単体で使用する場合のパラメータ設定記憶治具としても使用できます。
ソケットにモジュールを差し込むだけ。取り外しも簡単です。
備考
- PCK-50Fは製造中止となり、PCK-50AFに変更されました。
シリアル・パラレルデータの周波数設定時間に若干の変更があります。詳しくは、ユーザーズマニュアルをご参照下さい。
尚、ピン配置・その他の性能は従来と変わりはございません。
- 製品価格
- ￥41,800（税込）
- 納期
- 約2週間
