PLLシンセサイザー DPL-18GF 【RoHS】
信号発生器
プログラマブル信号発生器
製品概要
DPL-18GFは、1GHz～18GHzまでを10kHzステップで連続可変できる周波数シンセサイザーです。
位相雑音特性にすぐれ、小型のモジュール構造となっていますので、通信機や測定器等のクロック源あるいはローカルオシレータとしてご使用いただけます。
内部には±2ppmの基準クロックを内蔵していますが、外部10MHz基準で動作させることも可能です。
周波数の制御は調歩同期シリアルあるいは3線式SPIでの制御が可能です。
設定した周波数は記憶できますので、固定周波数の動作であれば電源を加えるだけで動作させることが可能です。
位相雑音特性にすぐれ、小型のモジュール構造となっていますので、通信機や測定器等のクロック源あるいはローカルオシレータとしてご使用いただけます。
内部には±2ppmの基準クロックを内蔵していますが、外部10MHz基準で動作させることも可能です。
周波数の制御は調歩同期シリアルあるいは3線式SPIでの制御が可能です。
設定した周波数は記憶できますので、固定周波数の動作であれば電源を加えるだけで動作させることが可能です。

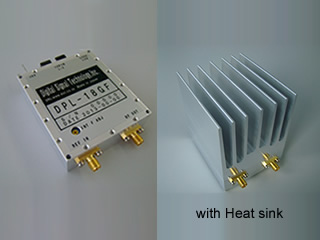

製品タイプ
標準品
品番：DPL-18GF
ヒートシンク付
品番：DPL-18GFH
特長
- 低位相雑音
- プログラマブル 10kHzステップ
- 広帯域 1GHz～18GHz
- +6V単一電源動作
- 小型モジュールタイプ
仕様
※スクロールしてご覧いただけます
| 周波数範囲 | 1GHz～18GHz |
|---|---|
| 周波数分解能 | 10kHzステップ |
| 内部基準周波数精度 | ±2ppm以下 0℃～50℃温度範囲内 |
| スプリアスレベル （高調波除く） |
-60dBc以下 |
| 高調波スプリアス レベル |
-8dBc以下 |
| 出力レベル | +10dBm以上 |
| 出力インピーダンス | 50Ω |
| 外部クロック入力条件 | 10MHz -6dBm～+6dBm |
| 制御インターフェース |
(1)調歩同期シリアル通信 9600bps、8ビット、1ストップビット、ノンパリティ 3.3V CMOSレベル (2)3線式SPI制御 3.3V CMOSレベル |
| ロック時間 | 最大 10mS |
| 電源電圧 | +6V±5% |
| 消費電流 | 2A以下 |
環境条件
※スクロールしてご覧いただけます
| 動作温度範囲 |
0℃～+50℃ （熱抵抗 2(℃/W) の放熱板に取り付け時） |
|---|
サイズ・重量
※スクロールしてご覧いただけます
60×70×17.5 mm（突起物を除く）
60×70×77.5 mm（ヒートシンク付）
60×70×77.5 mm（ヒートシンク付）

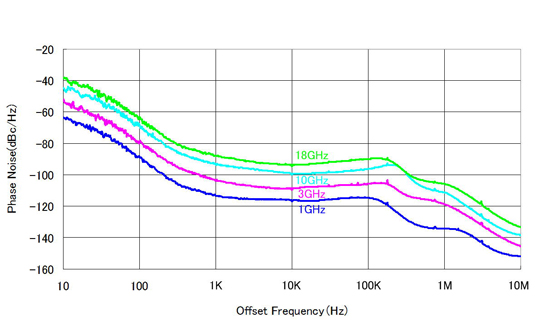

位相雑音
※スクロールしてご覧いただけます
位相雑音(Typical)＠10GHz
| オフセット周波数［Hz］ | 位相雑音［dBc/Hz］ |
|---|---|
| 100 | -73 |
| 1k | -93 |
| 10k | -99 |
| 100k | -96 |
| 1M | -111 |
参考資料
Block diagram
オプション
USBインターフェース USBIF-02 ￥19,800（税込）
備考
- 評価用のデモ機をご用意しております。
- 製品価格
- お問い合わせください
- 納期
- お問い合わせください
