プログラマブルDDS/PLLオシレータ　PCL-850
プログラマブルDDS/PLLオシレータ　PCL-850

信号発生器

プログラマブル信号発生器

製品概要

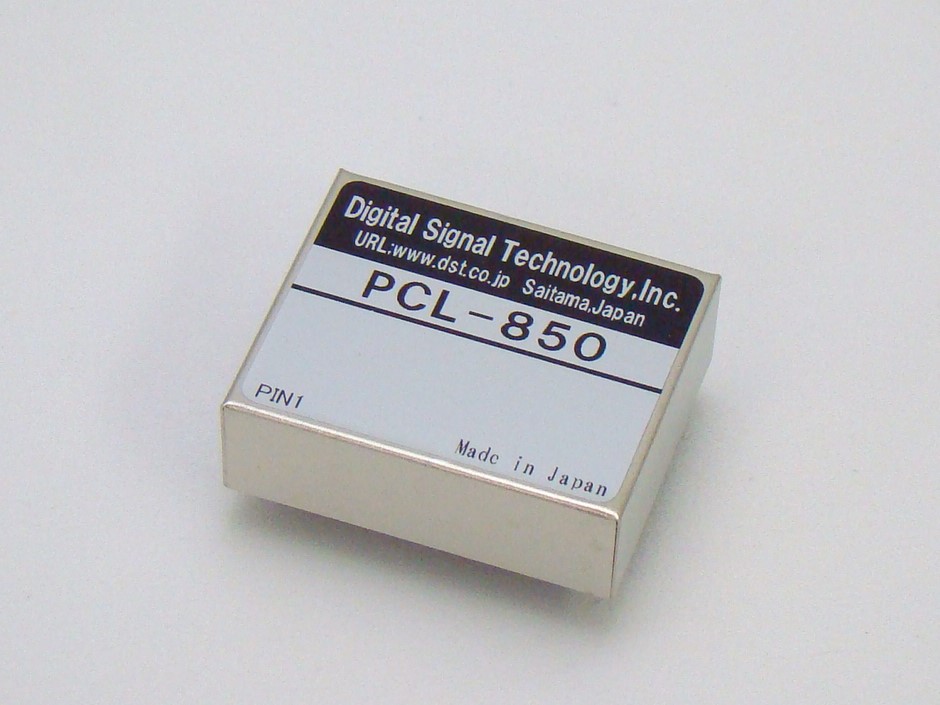

PCL-850は、DDS（ダイレクトデジタルシンセサイザー）の信号をPLL（フェーズロックド・ループ）を用いて逓倍し、1MHz～850MHzの任意の周波数を1Hz分解能で信号を取り出せるプログラマブルなオシレータです。
マニュアルダウンロード

特長

  • 広帯域 1MHz～850MHz、高分解能（1Hz）
  • 周波数の設定はDIP SW等によるパラレルデータによる設定、または
    パソコン等のRS-232Cシルアルポートからによる周波数の設定が可能
  • 設定した周波数は電源のON／OFFに関係なく永久に記憶可能
  • 64CHのメモリー機能がありパラレルデータで簡単に選択可能
  • +3.3V単一電源動作
  • 低ジッターな信号出力
  • 超小型モジュール

用途

  • 各種クロックソースとして, NCO（Numerically Controlled Oscillator）として, 標準信号発生器として, スイープオシレータとして

仕様

※スクロールしてご覧いただけます

周波数範囲 1MHz～850MHz
周波数分解能 1Hz
周波数精度 ±20ppm　@25℃
周波数安定度 ±20ppm　0℃～50℃
スプリアスレベル
（高調波除く）		 　1MHz～400MHz　-45dBc以下
400MHz～850MHz　-32dBc以下
出力レベル 3.3V LVPECL差動出力
設定値記憶保証回数 1万回以上
制御インターフェース パラレル入力 信号線（7ビット）
　　メモリーCH選択線　6ビット
　　ストローブ信号　1ビット
シリアル入力 信号線2本
　　9600bps、8ビット、パリティ無し
　　1ストップビット
　　ASCII　9桁数字データ＋改行コード
周波数切替時間 5mS以内
（周波数データの設定完了後から信号が得られるまでの時間）
電源電圧 +3.3V±5%
消費電流 250mA

サイズ・重量

※スクロールしてご覧いただけます

40×32.5×13 mm

ジッター特性

※スクロールしてご覧いただけます

周波数［MHz］ ジッター［ps rms］
　1 ～ 400 30
400 ～ 850 50
（CYCLE TO CYCLE）

参考資料

Block diagram

オプション

周波数設定ボード FIX-PCL850　￥24,200（税込）

周波数設定ボード FIXシリーズは、BCDスイッチで周波数の設定が簡単に行なうことができます。
ボード上にあるSAVEスイッチで設定した周波数や設定値をモジュールに記憶させることができますので、モジュールを単体で使用する場合のパラメータ設定記憶治具としても使用できます。
ソケットにモジュールを差し込むだけ。取り外しも簡単です。
製品価格
￥32,450（税込）
納期
約4週間
