バンドパスフィルター DBPF-XXXXHz
高周波モジュール
高周波フィルタ
製品概要
適用周波数帯域が広く、任意に中心周波数を選定していただくバンドパスフィルターです。

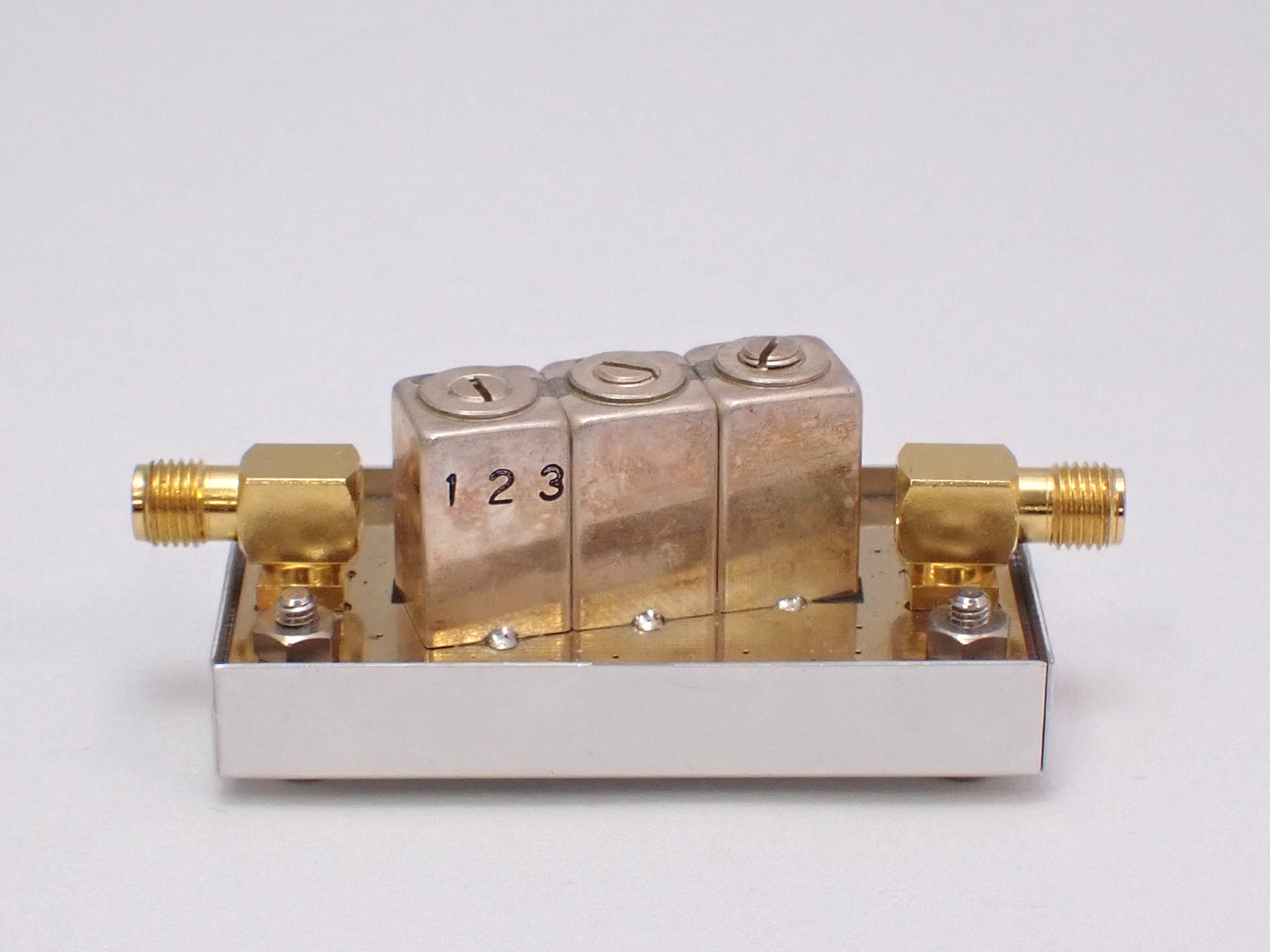

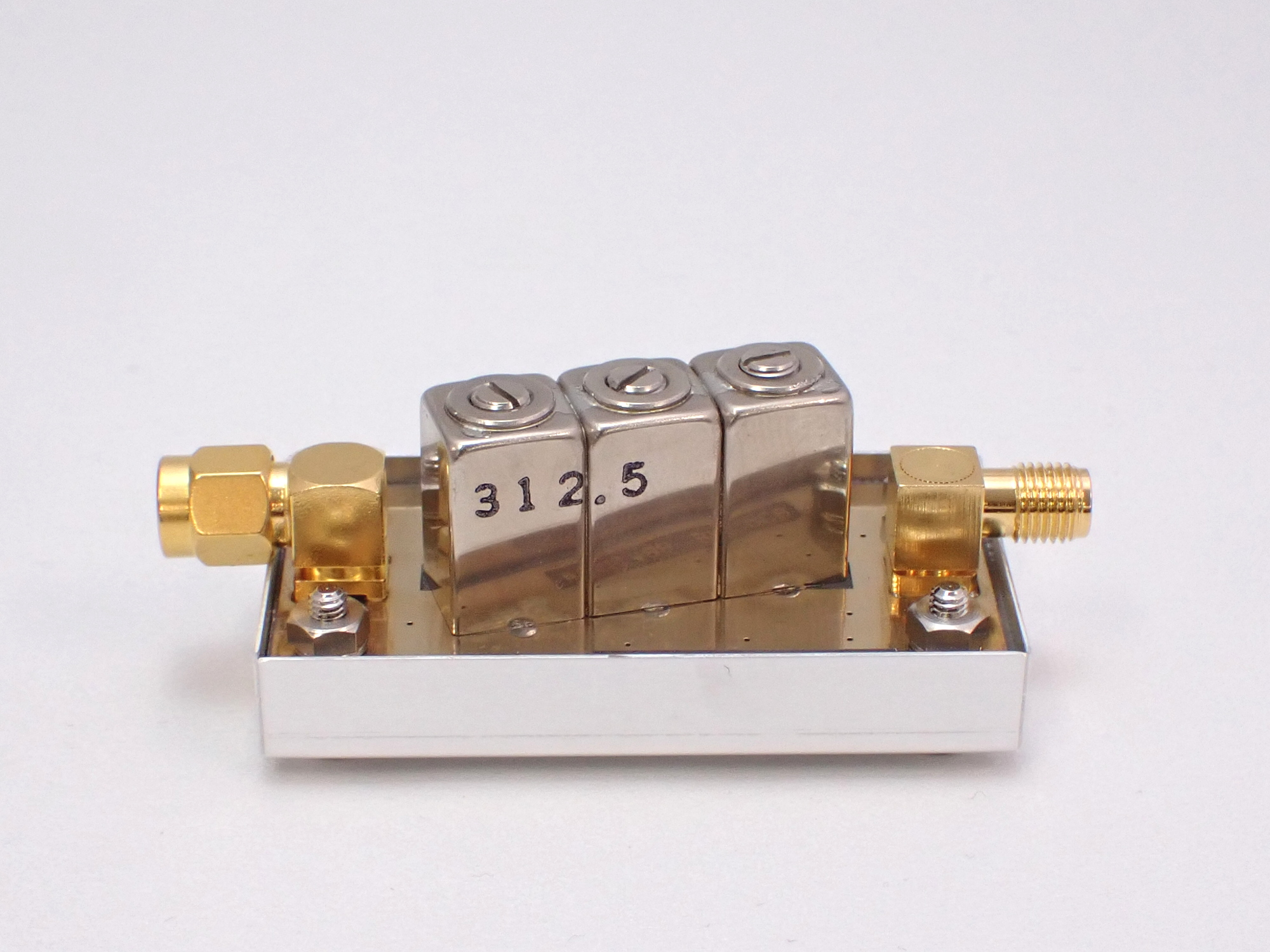

同調形のヘリカルフィルタで、温度特性、機械特性に優れております。
同調形のヘリカルフィルタで、温度特性、機械特性に優れております。
仕様
※スクロールしてご覧いただけます
| 適用周波数範囲 | 50MHz～1000MHz |
|---|---|
| 通過帯域幅（-1dB） | 3MHz～100MHz |
| 挿入損失 | 帯域幅により異なります 0.8dB～6dB（代表値） |
| 帯域外減衰量 | 帯域幅により異なります 20dB～40dB（代表値） |
| 入出力インピーダンス | 50Ω |
| 通過最大電力 | 1W |
環境条件
※スクロールしてご覧いただけます
| 動作温度範囲 | 0℃～+60℃ |
|---|---|
| 保存温度範囲 | -30℃～+70℃ |
サイズ・重量
※スクロールしてご覧いただけます
W56×D31×H23 mm（突起物含まず）
コネクタ
※スクロールしてご覧いただけます
SMA Male, Female 選択可能
参考資料
Block diagram
- 製品価格
- ￥38,500～（税込）
- 納期
- 受注後約4週間
