固定信号発生モジュール　EPLO-[10MHz～4400MHz]F 【RoHS】
固定信号発生モジュール　EPLO-[10MHz～4400MHz]F 【RoHS】

信号発生器

固定信号発生器

製品概要

EPLOは、PLLシンセサイザーにより固定周波数のサイン波を出力する信号発生モジュールです。
出力オプションにより、LVDS/CMOS/サイン波90度位相差2出力の対応が可能です。
10MHz～4400MHzの周波数範囲まで信号を発生させることが可能です。
出力レベルは標準で+10dBmですが、出力レベルオプションで-10～+10dBm､　高出力レベルオプションで+10～+20dBmとあらゆるモジュール/機器の入力レベルに合わせられます。
小型モジュールタイプで、+5V単一電源ですので使い勝手が大変良くなっており、電源を入れるだけで使用できます。
基準信号は内蔵TCXOのほか外部から入力することも出来ますので、高精度化を実現できます。
周波数の設定等は一切ありません。
マニュアルダウンロード
カタログダウンロード
ＦＡＱ

仕様

※スクロールしてご覧いただけます

周波数範囲 10MHz～4400MHz
内部基準周波数精度 ±2.5ppm(10MHz)
スプリアスレベル
（高調波除く）		 -60dBc以下
高調波スプリアス
レベル		 -30dBc以下
出力レベル +10dBm±2dB（標準）
出力インピーダンス 50Ω
出力波形 正弦波（標準）
電源電圧 +5V±5%
消費電流 50mA～180mA（標準品）
300mA以下（高出力オプション時）

環境条件

※スクロールしてご覧いただけます

動作温度範囲 0℃～+50℃

サイズ・重量

※スクロールしてご覧いただけます

W50ＸD75ＸH13 mm

位相雑音

位相雑音

※スクロールしてご覧いただけます

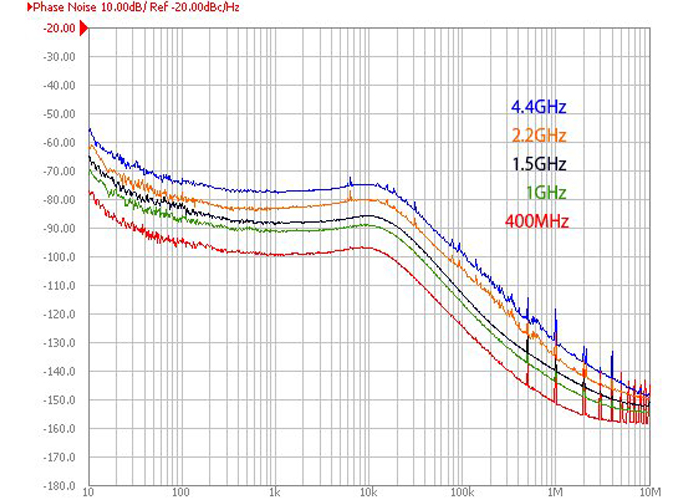

位相雑音(代表値) 測定条件：正弦波出力（標準仕様/内部TCXO)

参考資料

Block diagram

オプション

（一部周波数による制限がある場合があります。詳しくは、ユーザーズ・マニュアルをご参照下さい。）

※後付けでのご注文は承れませんので、製品発注時にお申し付けください。

外部クロック入力　10M～100MHz

※外部入力をお選びいただきますと、外部のみとなります。
内部クロックで発振させることはできません。

￥0
外部クロック入力インピーダンス　ハイ・インピーダンス（標準）
／ご指定により50Ωへ変更可能		 ￥0
出力オプション　5V TTL、3.3V TTL、LVDS いずれかをご指定ください ＠￥5,500（税込）
出力レベルオプション　-10dBm～>+10dBm ＠￥5,500（税込）
高出力レベルオプション　<+10dBm～+20dBm ＠￥6,600（税込）
90度2出力 ＠￥16,500（税込）

備考

  • ご注文時に周波数をご指定ください。
製品価格
￥55,000（税込）
納期
約2週間
