PLL基準オシレータ REF10MPF
信号発生器
固定信号発生器
製品概要

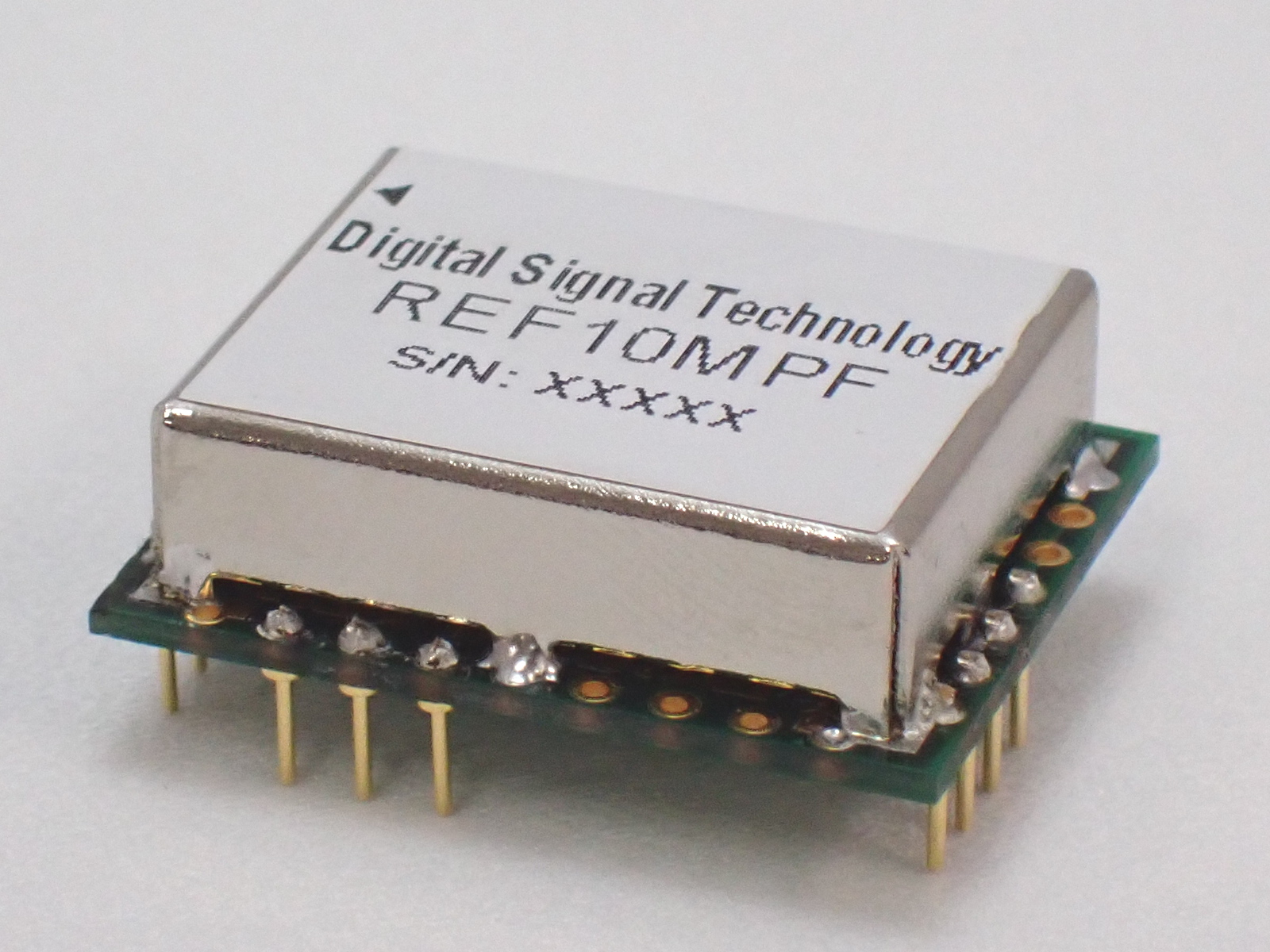

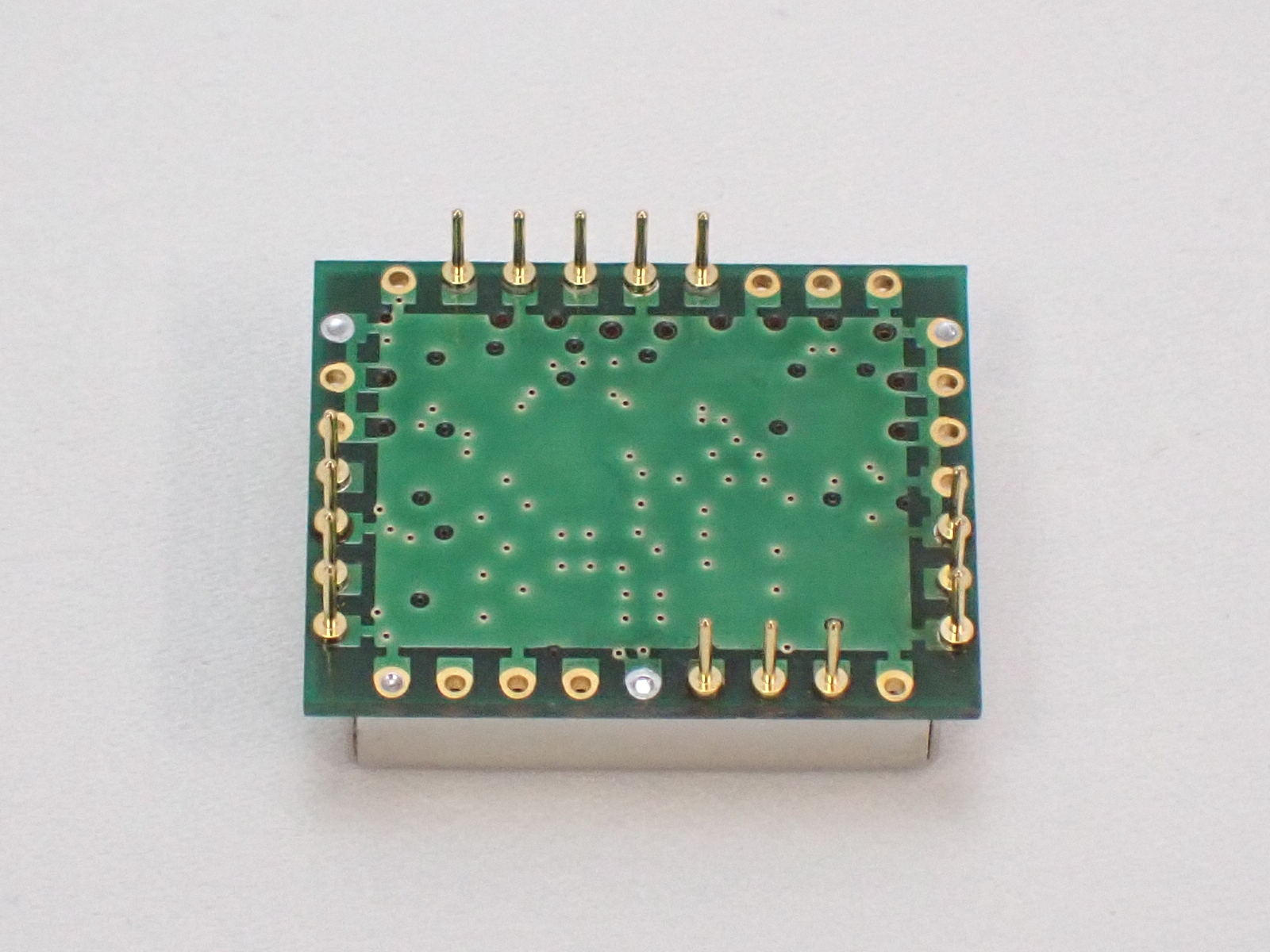

REF10MPFは、ソケット挿入タイプのモジュールです。
10MHzの信号で100MHzの低位相雑音VCXOにPLL同期させることができる基準信号発生器です。
PCK3GF-1と組み合わせることにより、10MHzの基準信号の精度で50～3000MHzの任意の周波数を出力させることができます。
10MHz以外の基準信号もカスタムで対応可能です。
10MHzの信号で100MHzの低位相雑音VCXOにPLL同期させることができる基準信号発生器です。
PCK3GF-1と組み合わせることにより、10MHzの基準信号の精度で50～3000MHzの任意の周波数を出力させることができます。
10MHz以外の基準信号もカスタムで対応可能です。
特長
- 超小型
- 挿入実装（ソケット挿入）
- 100MHzの低位相雑音出力
- カスタムで他の基準周波数での対応可
仕様
※スクロールしてご覧いただけます
| 周波数範囲 | 100MHz |
|---|---|
| スプリアスレベル （高調波除く） |
-70dBc以下 |
| 出力ポート数 | 2ポート |
| 出力レベル | 3.3V CMOS |
| 外部クロック周波数 |
10MHz 特注で10MHz以外の周波数も対応可能 |
| 外部クロック入力条件 | -6dBm～+10dBm サイン波または矩形波 |
| 外部クロック 入力インピーダンス |
1kΩ |
| 制御インターフェース |
調歩同期シリアル通信 9600bps, 8ビット, 1ストップビット, ノンパリティ 3.3V CMOSレベル |
| PLLループ帯域 | 10Hz |
| 外部クロック ロックレンジ |
10MHz±25ppm |
| 内部クロック時 周波数調整範囲 |
10MHz±25ppm |
| 電源電圧 | +3.3V±5% |
| 消費電流 | 最大100mA |
環境条件
※スクロールしてご覧いただけます
| 動作温度範囲 | 0℃～+60℃ |
|---|---|
| 保存温度範囲 | -30℃～+70℃ |
サイズ・重量
※スクロールしてご覧いただけます
W25.4×D20.32×H7.62 mm

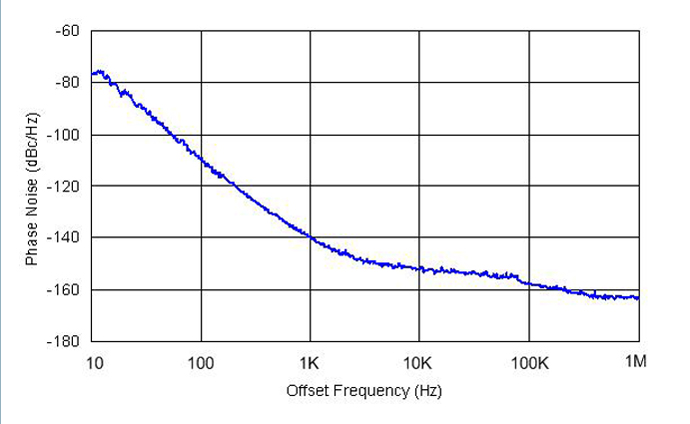

位相雑音
※スクロールしてご覧いただけます
| オフセット周波数［Hz］ | 位相雑音［dBc/Hz］ |
|---|---|
| 10 | -75 |
| 100 | -109 |
| 1k | -140 |
| 10k | -151 |
| 100k | -157 |
| 1M | -163 |
参考資料
Block diagram
- 製品価格
- ￥41,800（税込）
- 納期
- 約1週間
