DPL-6GFオプション:逓倍モジュール DMUL-1, DMUL-2, DMUL-3

DPL-6GFオプション:逓倍モジュール <span style="display:inline-block;">DMUL-1
DPL-6GFオプション:逓倍モジュール <span style="display:inline-block;">DMUL-1

信号発生器

プログラマブル信号発生器

製品概要

周波数シンセサイザーDPL-6GFと組み合わせて最大33GHzまでの固定信号を発生します。可変可能です(可変幅に制約はあります)。

製品タイプ

DMUL-1

DMUL-1

6~12GHzの範囲で指定された周波数の±5%

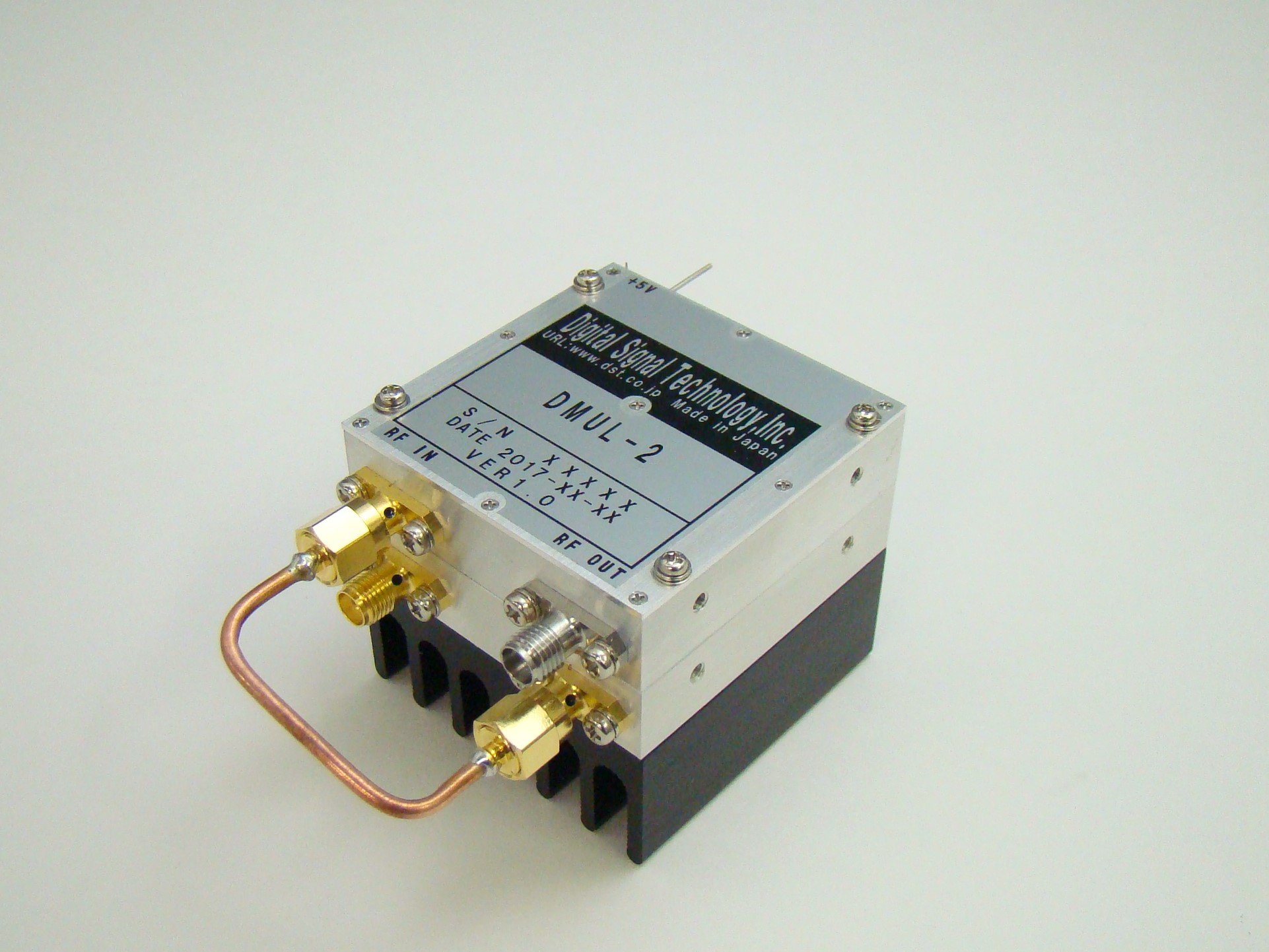

DMUL-2

DMUL-2

12~21GHzの範囲で指定された周波数の±5%

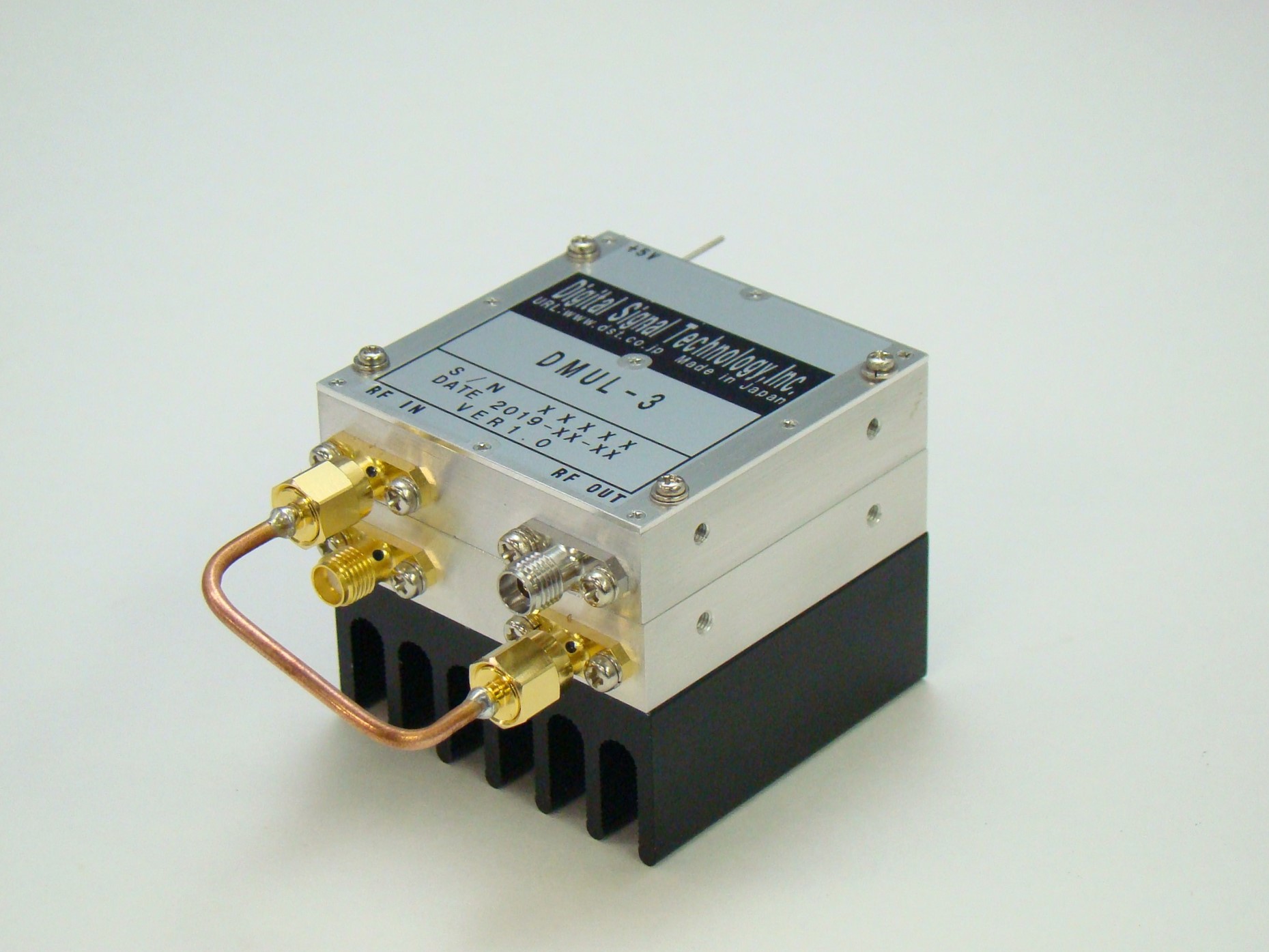

DMUL-3

DMUL-3

21~33GHzの範囲で指定された周波数の±5%

特長

  • 周波数シンセサイザーDPL-6GFの出力周波数を逓倍します
  • DPL-6GFとスタック可能
  • 汎用逓倍器としてもご利用いただけます
  • 用途

    • 周波数範囲の拡大

    仕様

    ※スクロールしてご覧いただけます

    周波数範囲 DMUL-1: 6~12GHzの範囲で指定された周波数の±5%
    DMUL-2:12~21GHzの範囲で指定された周波数の±5%
    DMUL-3:21~33GHzの範囲で指定された周波数の±5%
    スプリアスレベル
    (高調波除く)
    -60dBc以下
    高調波スプリアス
    レベル
    -10dBc以下 ただし、DMUL-1は -40dBc以下
    1/n高調波含む
    オプションBPF使用時:-60dBc以下
    逓倍数 DMUL-1:2
    DMUL-2:4
    DMUL-3:8
    入力周波数 DMUL-1:3~6GHz
    DMUL-2:3~5.25GHz
    DMUL-3:2.625~4.125GHz
    入力レベル +10dBm
    入力インピーダンス 50Ω
    出力レベル +10dBm±3dB
    出力インピーダンス 50Ω公称
    電源電圧 +5V±5%
    消費電流 DMUL-1:150mA、DMUL-2・DMUL-3:450mA以下

    環境条件

    ※スクロールしてご覧いただけます

    動作温度範囲 0℃~+50℃
    保存温度範囲 -30℃~+70℃

    サイズ・重量

    ※スクロールしてご覧いただけます

    50×50×12.5 mm(突起物を除く)

    コネクタ

    ※スクロールしてご覧いただけます

    入力コネクタ SMA-J
    出力コネクタ DMUL-1:SMA
    DMUL-2・DMUL-3:2.92mm K/2J

    参考資料

    Block diagram

    オプション

    BPF:カスタム仕様可能

    備考

    • DPL-6GFと同時購入の場合、接続同軸ケーブルが付属します。
    製品価格
    DMUL-1 ¥ 77,000(税抜)
    DMUL-2 ¥160,000(税抜)
    DMUL-3 ¥160,000(税抜)
    納期
    約4週間
