PLLシンセサイザー　DPL-6GF 【RoHS】
PLLシンセサイザー　DPL-6GF 【RoHS】

信号発生器

プログラマブル信号発生器

製品概要

DPL-6GFは、1.5GHz～3GHzのPLLに分周器あるいは逓倍器、BPFを付加して、 50MHz～6GHzの帯域でサイン波出力できる周波数シンセサイザーです。
BPFは固定周波数ですので、ご注文時に中心周波数をご指定ください。
出力周波数はその±5％程度の範囲で可変できます。
出力レベルは+10dBm以上の出力がありますので、DBM等のローカル信号にそのままご使用いただけます。
マニュアルダウンロード
カタログダウンロード
デモ機貸出
ＦＡＱ

製品タイプ

標準品

標準品

品番：DPL-6GF

ヒートシンク付

ヒートシンク付

品番：DPL-6GFH

特長

  • 低位相雑音
  • プログラマブル 1kHzステップ または 2kHzステップ
  • 広帯域 50MHz～6000MHz（中心周波数の±5%範囲で可変）
  • +5V単一電源動作
  • 小型モジュールタイプ

仕様

※スクロールしてご覧いただけます

周波数範囲 50MHz～6GHzで指定された周波数の±5％
※ご注文時に中心周波数をご指定ください
周波数分解能 50MHz～3GHz内　1kHzステップ
3GHz～6GHz内　2kHzステップ
内部基準周波数精度 ±15ppm以下　 0℃～50℃温度範囲内
スプリアスレベル
（高調波除く）		 -65dBc以下
高調波スプリアス
レベル		 -40dBc以下
（フィルタなしの場合、-8dBc以下）
出力レベル +10dBm以上
出力インピーダンス 50Ω
外部クロック入力条件 10MHz　-6dBm～+6dBm
制御インターフェース (1)調歩同期シリアル通信
　　9600bps、8ビット、1ストップビット、ノンパリティ
　　3.3V CMOSレベル
(2)3線式SPI制御
　　3.3V CMOSレベル
ロック時間 最大 40mS
電源電圧 +5V±5%
消費電流 600mA以下

環境条件

※スクロールしてご覧いただけます

動作温度範囲 0℃～+50℃
（熱抵抗 6.5(℃/W) の放熱板に取り付け時）

サイズ・重量

※スクロールしてご覧いただけます

50×50×12.5 mm（突起物を除く）
50×50×33.5 mm（ヒートシンク付）

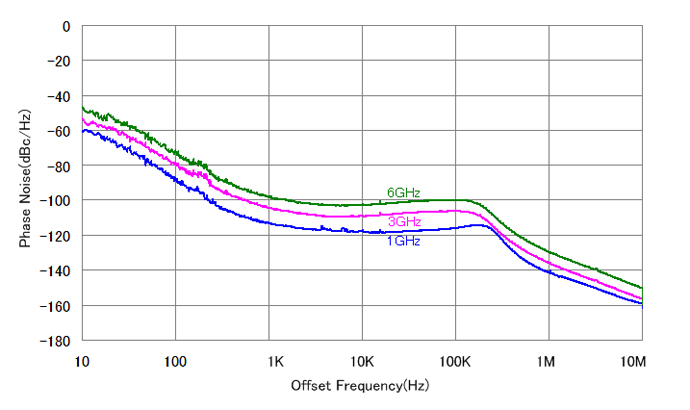

位相雑音

位相雑音

※スクロールしてご覧いただけます

位相雑音（Typical）＠6GHz
オフセット周波数［Hz］ 位相雑音［dBc/Hz］
100 -80
1k -97
10k -102
100k -99
1M -126

参考資料

Block diagram

オプション

出力フィルタなし

出力フィルタなしを選択した場合は、50MHz～3GHz（1kHzステップ）、3GHz～6GHz（2kHzステップ）の広帯域でプログラマブル出力が可能となります。 （サイン波ではなくなります）
後付けでのご注文は承れませんので、製品発注時にお申し付けください。

￥0
USBインターフェース　USBIF-01 ￥19,800（税込）
周波数逓倍モジュール：DPL-6GFと組み合わせて最大33GHzを生成

DMUL-1（～12GHz 2逓倍）、 DMUL-2（～21GHz 4逓倍）、 DMUL-3（～33GHz 8逓倍）

>>> 詳細はこちら
50MHz～6GHzで、0.001Hz分解能、最大50万ポイントの周波数テーブルオプション

（例）1Hzステップで、5,000,000,000Hz～5,000,499,999,999Hz

お問い合わせください

備考

  • 評価用のデモ機をご用意しております。,BPFは固定周波数ですので、ご注文時に中心周波数をご指定ください。
製品価格
DPL-6GF 　￥156,200（税込）
DPL-6GFH　￥161,700（税込）
納期
約4週間
