プログラマブル オシレータ　PGN3GF-1 【RoHS】
プログラマブル オシレータ　PGN3GF-1 【RoHS】

信号発生器

プログラマブル信号発生器

製品概要

PGN3GF-1は、プログラマブルオシレータ：PCK3GF-1とPLL基準信号モジュール：REF10MFを実装した信号発生モジュールです。
10MHzの基準信号でPLL同期のとれた50MHz～3000MHzまでの信号を得ることができます。
内部クロックモードで使用することも可能です。
マニュアルダウンロード
カタログダウンロード
デモ機貸出
ＦＡＱ

特長

  • 低位相雑音
  • プログラマブル 1kHzステップ
  • 広帯域 50MHz～3000MHz
  • +5V単一電源動作

仕様

※スクロールしてご覧いただけます

周波数範囲 50MHz～3000MHz
周波数分解能 1kHz
スプリアスレベル
（高調波除く）		 -65dBc以下
高調波スプリアス
レベル		 -8dBc以下
出力レベル +10dBm以上
外部クロック周波数 10MHz
外部クロック入力条件 -6dBm～+10dBm
正弦波・方形波
TTL/CMOS レベル入力可能
外部クロック
入力インピーダンス		 1kΩ
制御インターフェース (1) USB2.0
　　3.3VCMOS調歩同期シリアル通信の対応も可能です
(2) SPIシリアル通信　3.3V CMOS レベル
　　3バイト データ（24 ビット）
ロック時間 最大 40mS
外部クロック時
ロックレンジ		 10MHz±15ppm
電源電圧 +5V±5%
消費電流 最大 600mA

環境条件

※スクロールしてご覧いただけます

動作温度範囲 　0℃～+60℃
保存温度範囲 -30℃～+70℃

サイズ・重量

※スクロールしてご覧いただけます

100×50 mm

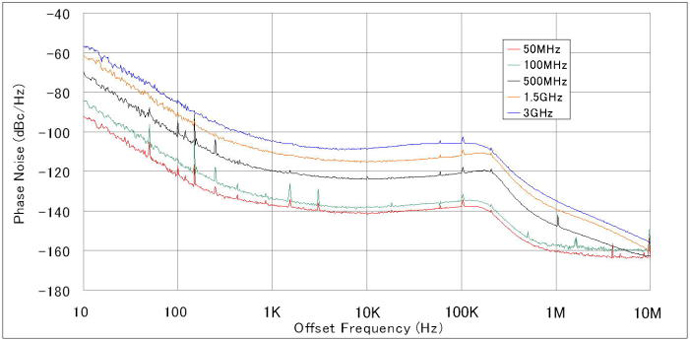

位相雑音

位相雑音

※スクロールしてご覧いただけます

（PCK3GF-1）

位相雑音(Typical)＠3GHz
オフセット周波数［Hz］ 位相雑音［dBc/Hz］
10 -55
100 -85
1k -104
10k -105
100k -105
1M -132
10M -155

※上記位相雑音は、REF10MF基準信号発生モジュールを内部クロックモードで使用した場合の性能です。

参考資料

Block diagram

付属品

  • 電源ケーブル　1本, USBケーブル　1本

備考

  • 評価用のデモ機をご用意しております。
製品価格
￥110,000（税込）
納期
約2週間
