製品概要

DPL-4.2GFは、50MHzから4.2GHzまでの周波数帯で、1Hzステップで周波数が設定可能な信号発生モジュールです。
独自のPLL構成できわめて低いスプリアスレベルと優れた位相雑音特性を有しており、いかなるアプリケーションにも使用できます。
周波数の制御は、SPIあるいはSCIの2つの方法で行なえます。
出力レベルは+10dBm以上ありますので、DBMのローカル信号としてそのままご使用いただけます。
オプションのアダプターでUSBインターフェースも対応可能です。
マニュアルダウンロード
カタログダウンロード
デモ機貸出
ＦＡＱ

製品タイプ

標準品

標準品

品番：DPL-4.2GF

ヒートシンク付

ヒートシンク付

品番：DPL-4.2GFH

特長

  • 低位相雑音
  • プログラマブル　1Hzステップ
  • 広帯域50MHz～4200MHz
  • +6V単一電源動作
  • 小型モジュールタイプ

仕様

※スクロールしてご覧いただけます

周波数範囲 50MHz～4.2GHz
周波数分解能 1Hzステップ
内部基準周波数精度 ±2ppm以下　0℃～50℃温度範囲内
スプリアスレベル
（高調波除く）		 -60dBc以下
高調波スプリアス
レベル		 -8dBc以下
出力レベル +10dBm以上
出力インピーダンス 50Ω
外部クロック入力条件 10MHz -6dBm～+6dBm
外部クロック
入力インピーダンス		 ハイインピーダンス（1kΩ以上）
制御インターフェース (1)調歩同期シリアル通信
　　9600bps,　8ビット、1ストップビット、ノンパリティ
　　3.3V CMOSレベル
(2)3線式SPI制御
　　3.3V CMOS レベル
ロック時間 最大 2mS
(1)SPI : SPI_STRB立ち上がりから周波数がf±10kHzに安定するまで
(2)SCI : “CR” を受信後、周波数がf±10kHzに安定するまで
電源電圧 +6V±5%
消費電流 700mA以下

環境条件

※スクロールしてご覧いただけます

動作温度範囲 0℃～+50℃
（熱抵抗 5(℃/W) の放熱板に取り付け時）

サイズ・重量

※スクロールしてご覧いただけます

外形寸法 50mm×60mm×12.5mm（突起物を除く）
50mm×60mm×33.5mm（ヒートシンク付）
重量 80g以下 （本体のみ）
160g以下（ヒートシンク含む）

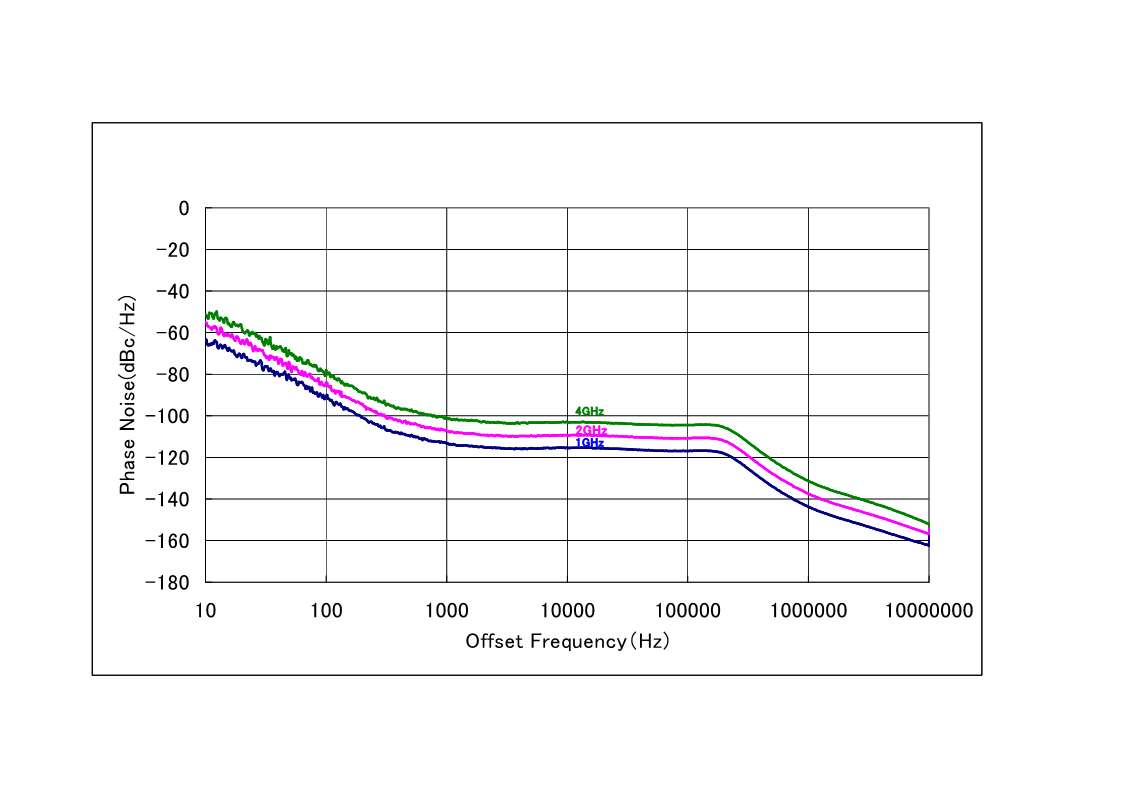

位相雑音

位相雑音

※スクロールしてご覧いただけます

位相雑音（Typical）＠4GHz
オフセット周波数［Hz］ 位相雑音［dBc/Hz］
100 -80
1k -97
10k -102
100k -105
1M -126

参考資料

Block diagram

オプション

USBインターフェース　USBIF-01　￥19,800（税込）

備考

  • 評価用のデモ機をご用意しております。
製品価格
DPL-4.2GF 　￥148,500（税込）
DPL-4.2GFH　￥154,000（税込）
納期
約2週間
