DDS-PLL シンセサイザー DPL-3.2GWF 【RoHS】

DDS-PLL シンセサイザー DPL-3.2GWF 【RoHS】
DDS-PLL シンセサイザー DPL-3.2GWF 【RoHS】
DDS-PLL シンセサイザー DPL-3.2GWF 【RoHS】
DDS-PLL シンセサイザー DPL-3.2GWF 【RoHS】

信号発生器

プログラマブル信号発生器

製品概要

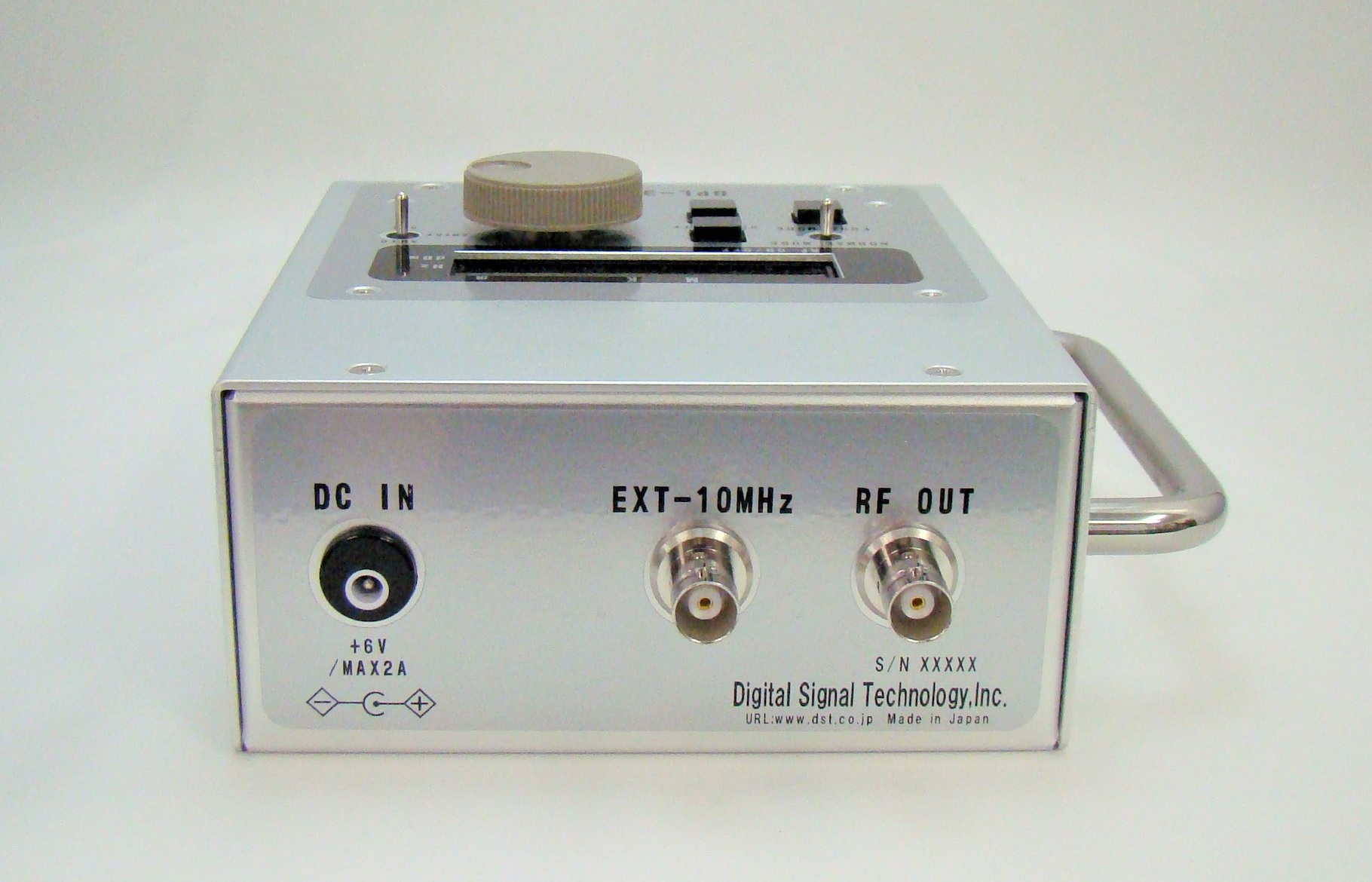

DPL-3.2GWF は PLL シンセサイザーDPL-3.2GXF と専用インターフェース・ボード FIX-3.2GXF を組み合わせ、ハンディケースに収納した小型・高性能信号発生器です。
本機は DDS と PLL によって構成され 5MHz~3200MHz の周波数範囲で正弦波信号を発生させることができます。
出力周波数は 48bitDDS の採用により 0.001Hz の高分解能で設定可能です。
出力レベルは -40dBm~+14dBm の広い範囲を設定できます ALC 機能搭載により安定した出力レベルを実現しました。
TCXO 内蔵により単体動作可能ですので、スタンドアロン周波数シンセサイザーとして、組み込み用信号源として、幅広くご利用いただけます。
基準信号は内蔵 TCXO のほか外部から入力することも出来ますので高精度化を実現できます。

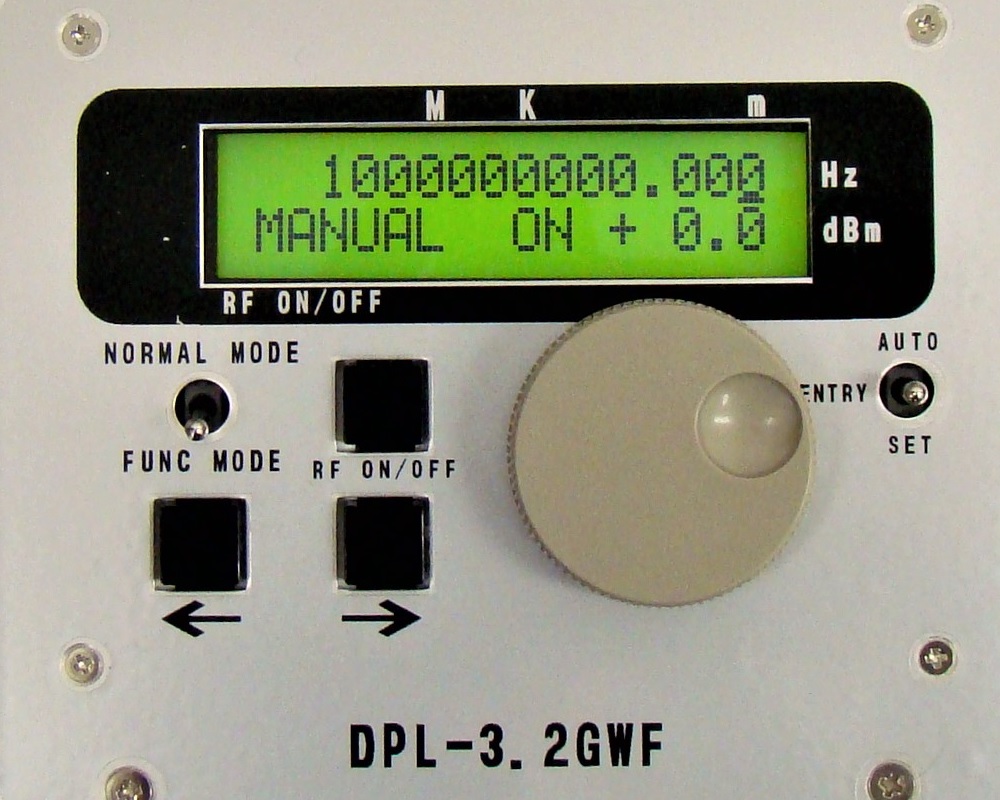

パネル上の LCD 表示器とエンコーダー、キースイッチで周波数、出力レベルの設定、出力 ON/OFF 等を行うことができます。また、周波数および出力レベルを 10 チャンネル分登録できます。
この機能により、よく使う周波数を素早くセットすることができます。
周波数・出力レベルなど各種設定値は記憶可能です。

特長

  • 5MHz~3.2GHzの広帯域
  • 0.001Hzの周波数分解能
  • 0.1dBステップの出力レベル可変
  • ALCによるレベル安定化された出力
  • 高調波の少ないサイン波出力
  • 低位相雑音特性
  • 10チャンネル・プリセット機能

仕様

※スクロールしてご覧いただけます

周波数範囲 5MHz~3200MHz
周波数分解能 0.001Hz
内部基準周波数精度 ±2.5ppm(0℃~50℃)以下
経時安定度 ±1ppm/年 以下
スプリアスレベル
(高調波除く)
-60dBc以下
高調波スプリアス
レベル
-30dBc以下(出力レベル+10dBm~-30dBm、電源電圧5V~7Vにおいて)
位相オフセット範囲 -360.0°~ +360.0°
位相オフセット分解能 0.1°
出力レベル -40dBm~+14dBm(±1dB)
出力レベル分解能 0.1dB
出力レベル精度 ±1dB以下(出力レベル-30dBm以上)
±2dB以下(出力レベル-30dBm未満 ~ -40dBm)
出力インピーダンス 50Ω
外部クロック周波数 10MHz
外部クロック入力条件 +6dBm(±3dB)
外部クロック
入力インピーダンス
50Ω
設定値記憶保証回数 1万回以上
制御インターフェース DPL-3.2GWFは、パネル上のLCD表示器とエンコーダー、キースイッチで、周波数、出力レベル、RFのON/OFF等の各種設定することが可能です。

機能
  • 周波数の設定
  • 振幅の設定
  • RF出力のON、OFF
  • 基準クロックの切り替え
  • 周波数、出力レベルの記憶
  • 内部基準のクロックの調整、電源投入時のRF ON設定
  • 周波数および出力レベルを 10 チャンネル分登録可能
電源 AC100V(ACアダプター)

環境条件

※スクロールしてご覧いただけます

動作温度範囲 0℃~+50℃

サイズ・重量

※スクロールしてご覧いただけます

W125×H60×D140 mm(突起物を除く)

位相雑音

※スクロールしてご覧いただけます

測定条件:内部基準発振器モード
位相雑音(代表値)[dBc/Hz]
周波数[Hz] 搬送波からのオフセット[Hz]
10 100 1k 10k 100k 1M 10M
3G -61.8 -82.7 -89.9 -86.0 -104.5 -127.3 -140.2
1G -71.6 -93.3 -101.8 -99.8 -113.7 -133.0 -133.6
500M -78.1 -98.8 -107.8 -106.0 -119.8 -134.0 -134.2
250M -84.0 -105.3 -113.5 -111.8 -124.8 -131.5 -131.4
100M -91.4 -115.6 -123.4 -123.2 -130.6 -131.0 -131.0

参考資料

Block diagram

付属品

  • ACアダプター
製品価格
¥317,900(税込)
納期
約4週間
