製品概要

PGN3GF-LFは、PGN3GF-1をベースに低周波数側の周波数範囲を拡大したプログラマブル・シンセサイザー・モジュールです。
周波数範囲は50kHzから3000MHzです。
基準クロックは外部10MHzまたは内部基準クロックを選択できます。
マニュアルダウンロード
カタログダウンロード
デモ機貸出
ＦＡＱ

特長

  • 低周波数（50kHz～）
  • プログラマブル 1kHzステップ
  • 広帯域 50kHz～3000MHz
  • +5V単一電源動作

仕様

※スクロールしてご覧いただけます

周波数範囲 50kHz～3000MHz
周波数分解能 1kHz
出力波形 矩形波（クリップド正弦波）
出力振幅
Lo-Band
50kHz to 49.999MHz --- 1Vpp (+/-0.5V)
Hi-Band
50MHz to 2500MHz --- 10dBm以上
2500MHz to 3000MHz --- 0dBm以上
出力インピーダンス 50Ω
出力コネクタ SMA(J)
外部基準信号周波数 10MHz
内部基準クロックを使用の場合不要
外部基準信号レベル -6dBm～+10dBm
正弦波または矩形波
外部基準信号コネクタ SMA(J) または はんだ付けパッド
制御方式 UART
USB経由仮想COMポート または C-MOS3.3Vレベル
制御コネクタ どちらか一つを使用
(1) Micro USB-B
(2) ヒロセ電機 DF1B(3pin)
電源電圧 +5V (max +5.5V)
消費電流 最大 650mA
電源コネクタ ヒロセ電機 DF1B(2pin) または はんだ付けパッド

環境条件

※スクロールしてご覧いただけます

動作温度範囲 　0℃～+60℃
保存温度範囲 -30℃～+70℃

サイズ・重量

※スクロールしてご覧いただけます

100×80 mm

参考資料

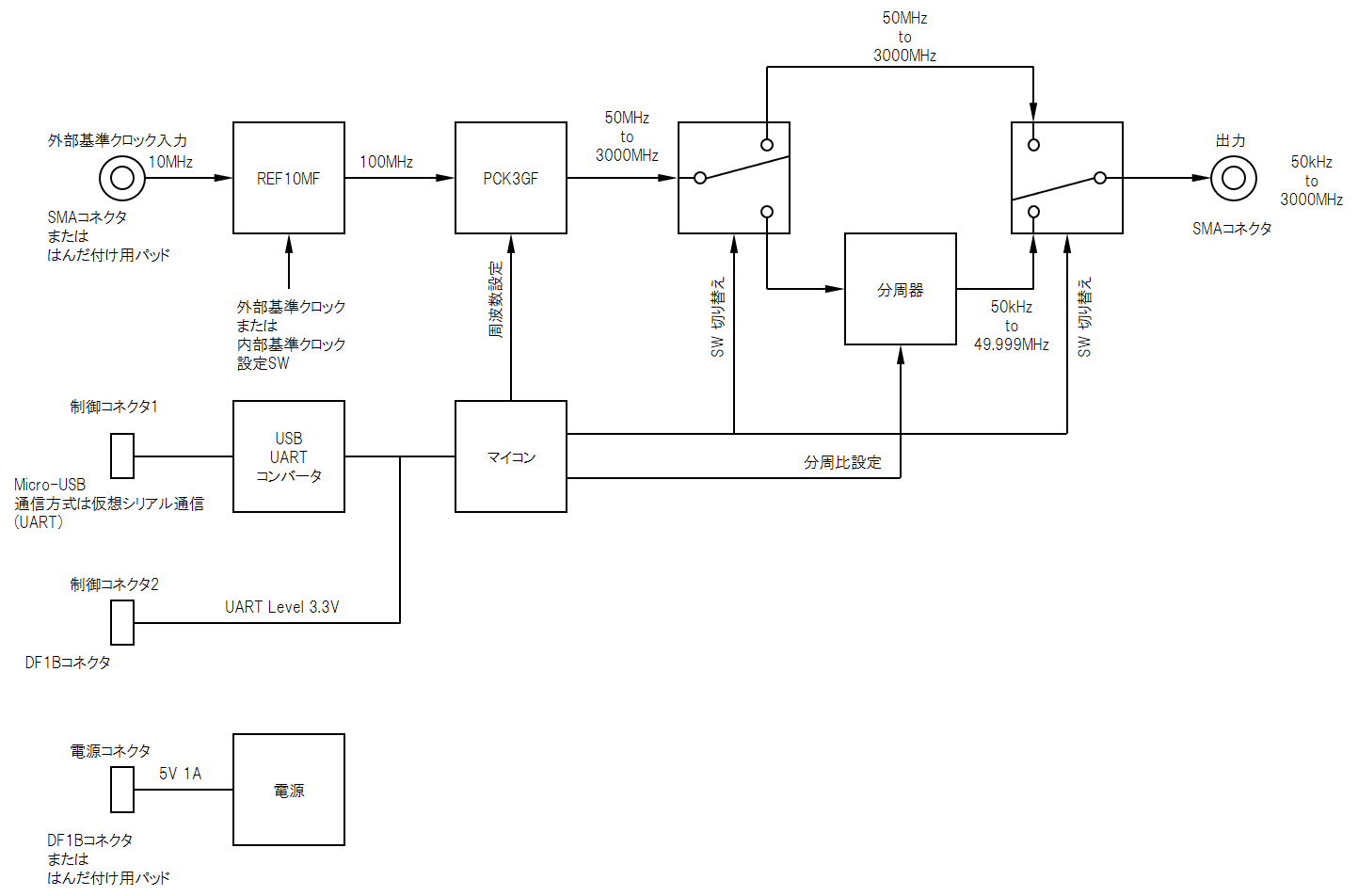

Block diagram

Block diagram

付属品

  • 電源ケーブル　1本, USBケーブル　1本

備考

  • 評価用のデモ機をご用意しております。
製品価格
￥165,000（税込）
納期
約4週間
